軸承自動化視覺檢測設備檢測沖壓件外觀方案！
作者 : 安徽思普泰克發布時間 : 2020-03-14 瀏覽 : 175 次
注明：軸承自動化視覺檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于150件(取決于產品送料速度)。
一、檢測內容及要求
檢測內容：
最大尺寸長20mm*高3mm的產品的外觀檢測
底部正光檢測不良品分析圖：NG 不良特征： 表面劃傷 分析結果：可檢
側面正光檢測良品分析圖：OK
側面正光檢測不良品分析圖：NG 不良特征： 壓傷 分析結果：可檢
四、軸承自動化視覺檢測設備安裝要求:
| 序號 | 檢測位置 | 檢測方式 | 是否可檢 | 備注 |
| 1 | 表面劃傷 | 正光檢測 | 可檢 |
|
| 2 | 底部壓傷 | 正光檢測 | 可檢 |
|
| 4 | 側面壓傷 | 正光檢測 | 可檢 | 環形一圈都?jí)簜?br /> 壓傷在邊緣位置不可檢 |
| 5 |
|
|
|
|
| 6 | 側面齒變形 |
|
不可檢 | 特征處于環形的任意位置 |
注明：軸承自動化視覺檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于150件(取決于產品送料速度)。

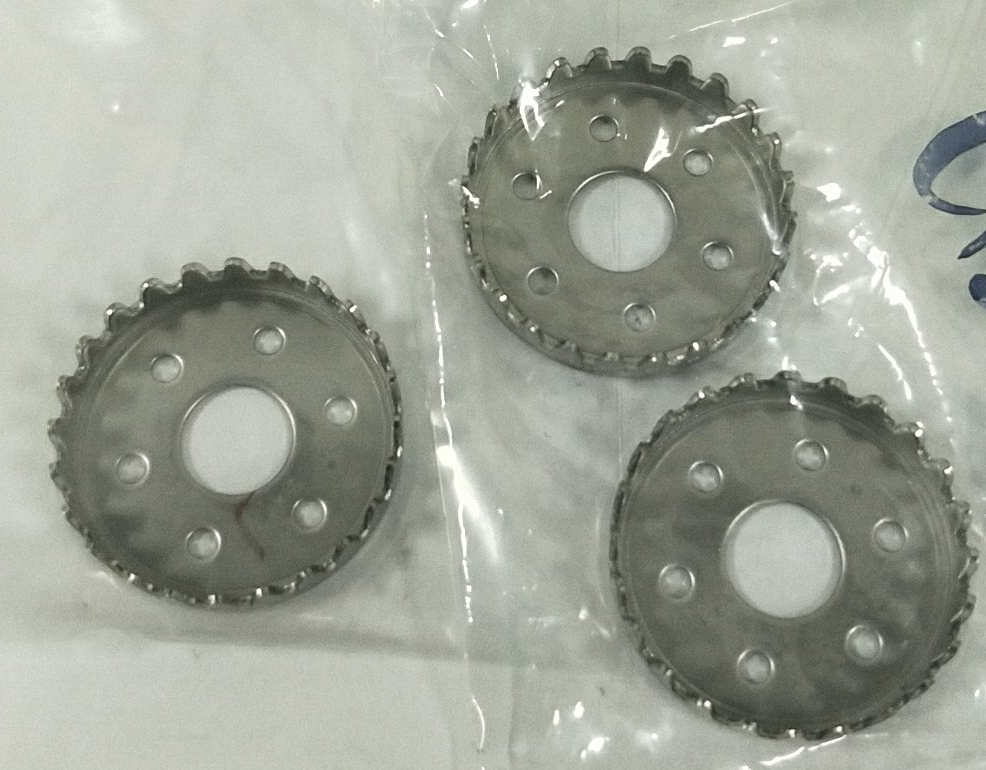

樣品圖：
二、設備組成及主要機構
設備型號：SP-T300非標定制機 外形尺寸：900*800*1850mm
組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 | 備注 |
| 1 | 視覺檢測軟件 | SIPOTEK | 1套 | 數據可上傳 |
| 2 | 工業電腦 | SIPOTEK定制 | 1套 |
|
| 3 | 顯示器 | PHILIPS 19”液晶顯示器 | 1臺 |
|
| 4 | 工業相機 | Barsler工業相機 | 3套 |
|
| 5 | 相機調節伺服模組 | SIPOTEK定制 | 3套 |
|
| 6 | 工業鏡頭 | FA高清光學工業鏡頭 | 3套 |
|
| 7 | 光源 | 定制光學自適應光源 | 3套 |
|
| 8 | 檢測平臺 | 專業光學玻璃載臺 | 1套 |
|
| 9 | 伺服電機 | 松下·PANASONIC | 1套 |
|
| 10 | 控制系統 | SIPOTEK定制 | 1套 |
|
| 11 | PLC運動協作 | 松下·PANASONIC | 1套 |
|

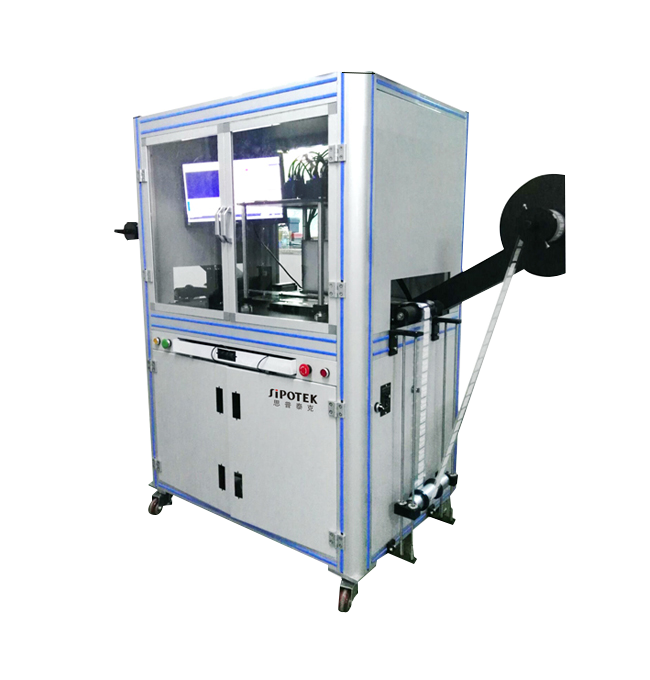

軸承自動化視覺檢測設備外觀3D立體圖
三、樣件測試圖片:

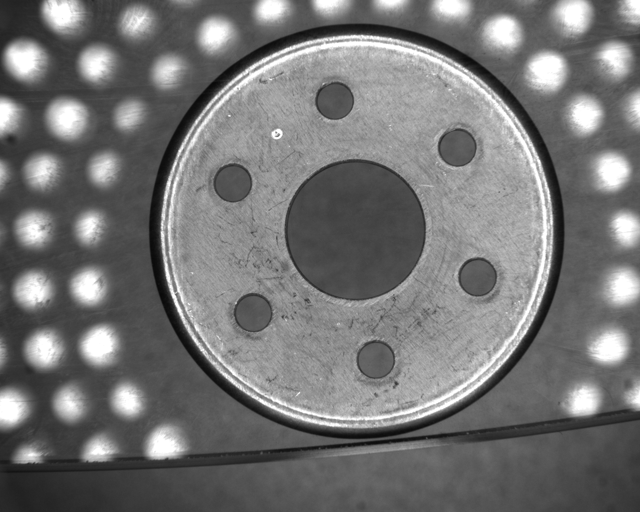

底部正光檢測原圖：
底部正光檢測原圖：

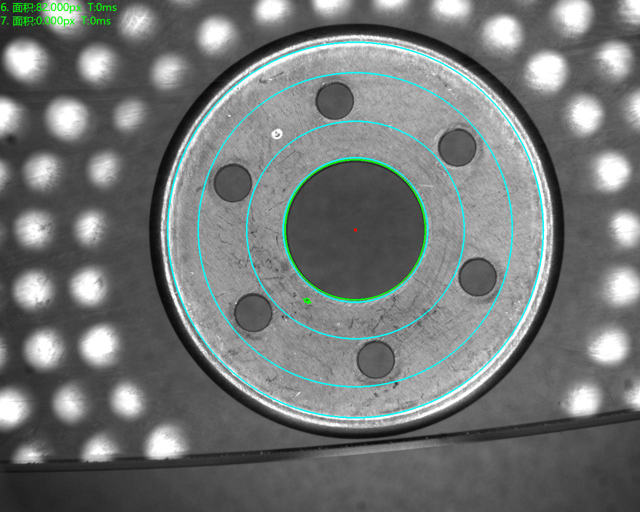

底部正光檢測良品分析圖：OK

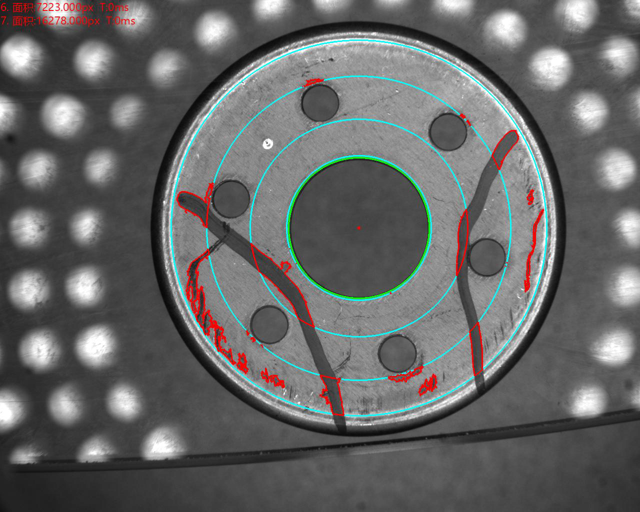

底部正光檢測不良品分析圖：NG 不良特征： 表面劃傷 分析結果：可檢

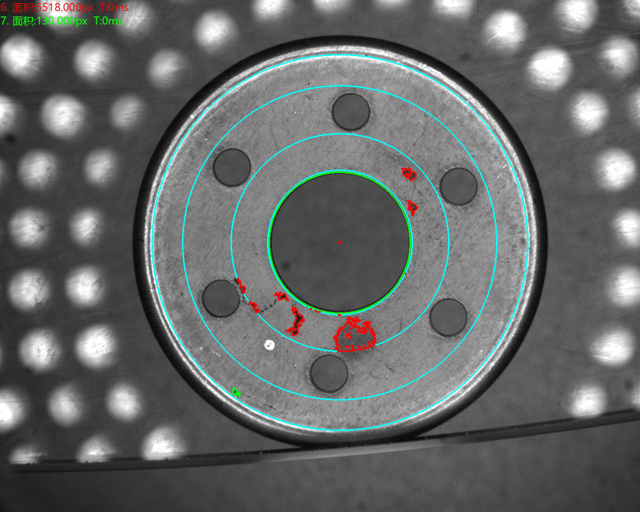

底部正光檢測不良品分析圖：NG 不良特征： 表面劃傷 分析結果：可檢

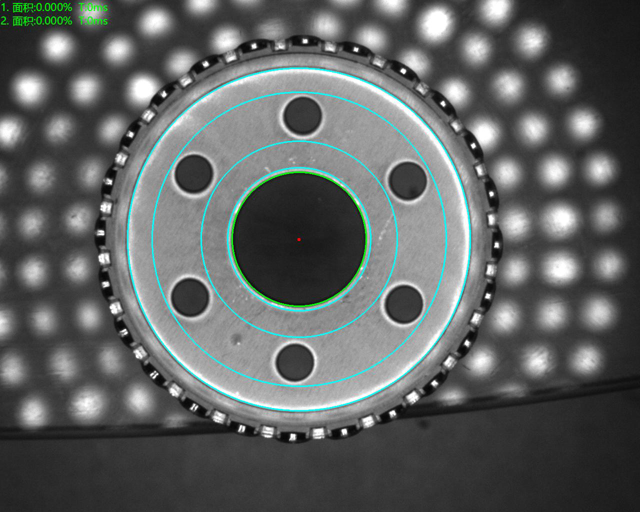

頂部正光檢測良品分析圖：OK

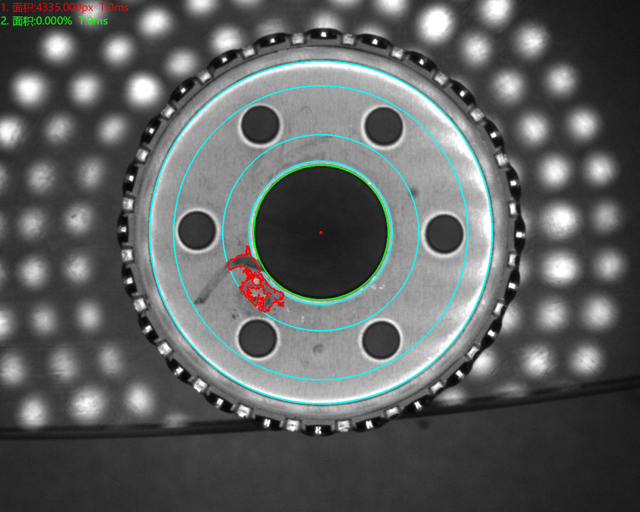

頂部正光檢測不良品分析圖：NG 不良特征： 壓傷 分析結果：可檢

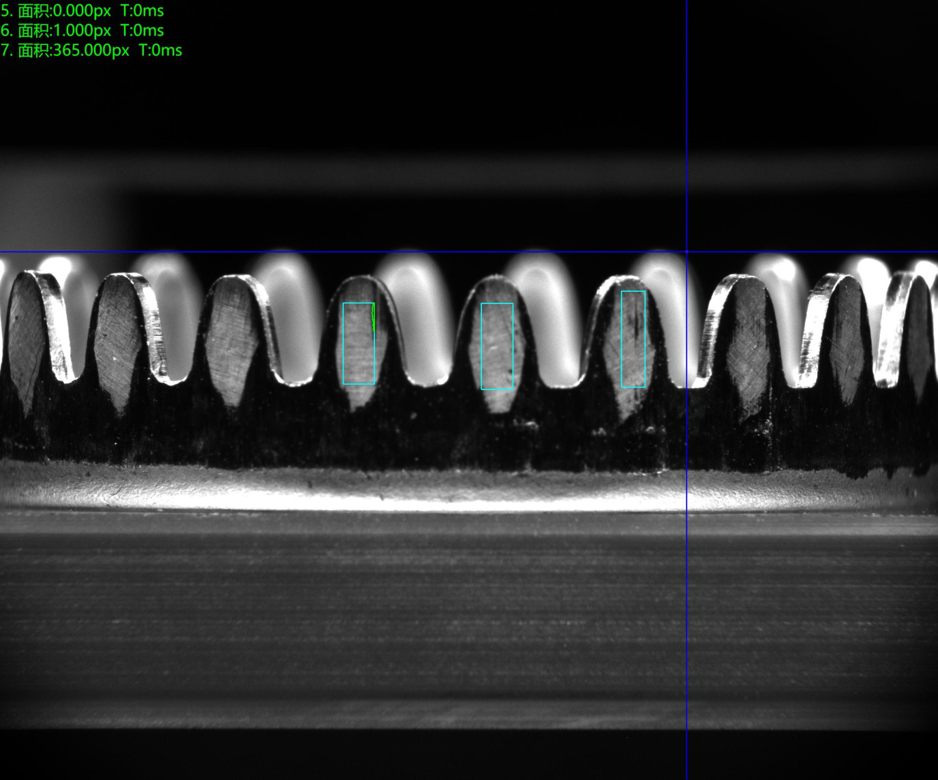

側面正光檢測良品分析圖：OK

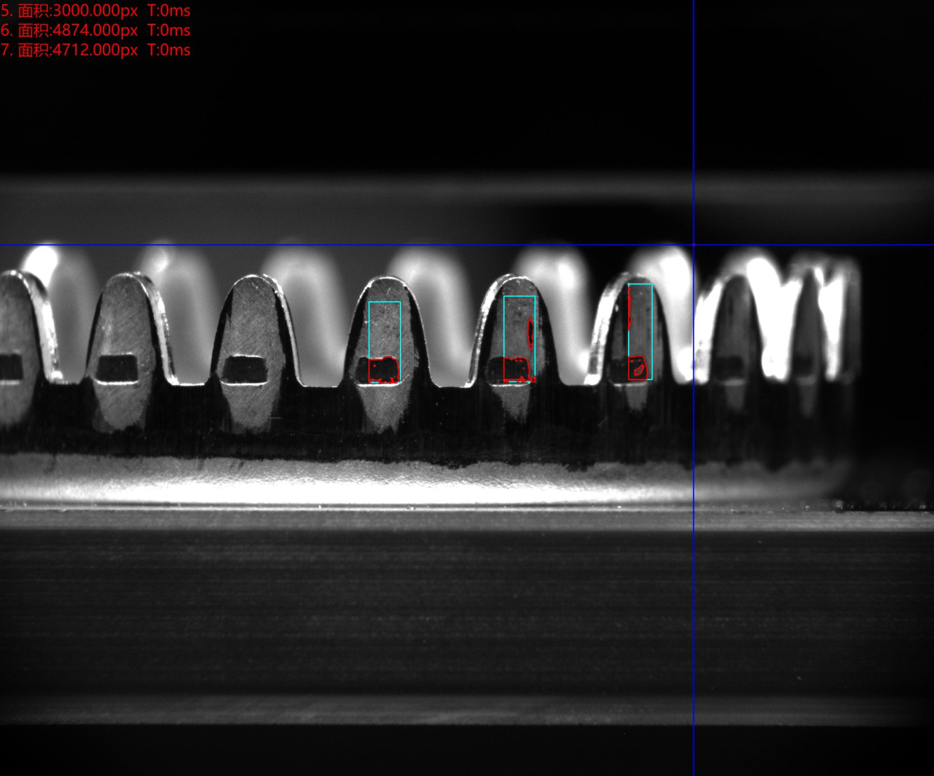

側面正光檢測不良品分析圖：NG 不良特征： 壓傷 分析結果：可檢
四、軸承自動化視覺檢測設備安裝要求:
設備放置的檢測空間: 在流水線上并入安裝思普泰克視覺檢測系統，需要保證有足夠的空間以安裝設備。
環境溫度： 0-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源： 交流220V，50Hz， 耗電＜1KVA。
更多軸承自動化視覺檢測設備檢測案例請登錄安徽思普泰克網站查閱：www.qassn.com
更多軸承自動化視覺檢測設備檢測案例請登錄安徽思普泰克網站查閱：www.qassn.com
