沖壓件外觀檢測設備檢測金屬外觀方案！
作者 : 安徽思普泰克發布時間 : 2022-10-17 瀏覽 : 306 次
注明：沖壓件外觀檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于200件(取決于產品送料速度)。
商務咨詢：178-5603-5060（微信同號）
一、檢測內容及要求
檢測內容：
注明：沖壓件外觀檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于200件(取決于產品送料速度)。
更多沖壓件外觀檢測設備檢測產品案例請登錄安徽思普泰克網站查閱：www.qassn.com
| 序號 | 檢測位置 | 檢測方式 | 是否可檢 | 備注 |
| 1 | 大端面尾釘 | 底部正光檢測 | 可檢 |
|
| 2 | 大端面未做倒角 | 底部正光檢測 | 可檢 |
|
| 4 | 大端面披鋒、夾傷 | 底部正光檢測 | 可檢 |
|
| 5 | 切削不良 | 頂部正光檢測 | 可檢 |
|
| 6 | 外徑夾傷導致端面變形 | 側面正光檢測 | 可檢 | 處在兩相機視野夾角位置不可檢 |
| 7 | 外徑粗糙 | 側面正光檢測 | 可檢 |
注明：沖壓件外觀檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于200件(取決于產品送料速度)。
二、設備組成及主要機構

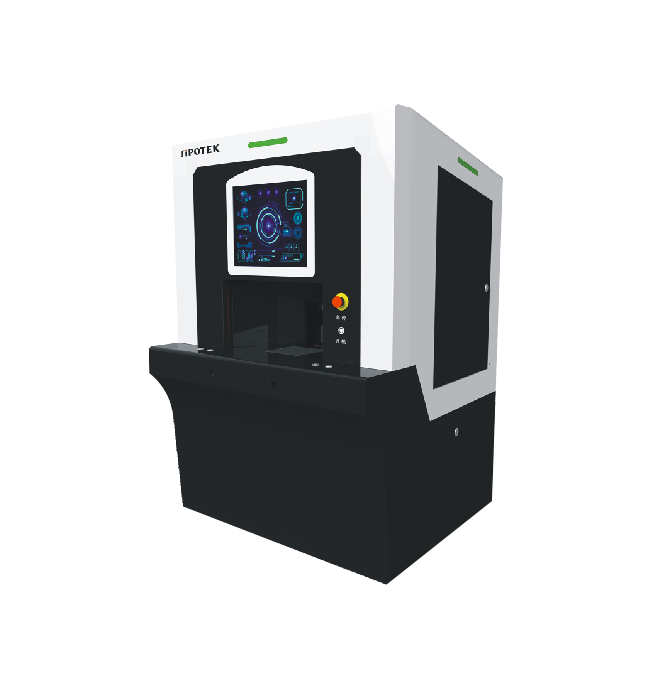

設備型號：SP-T300云盤檢測設備 外形尺寸：900*800*1850mm
組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 | 備注 |
| 1 | 視覺檢測軟件 | SIPOTEK | 1套 | 數據可上傳 |
| 2 | 工業電腦 | SIPOTEK定制 | 1套 |
|
| 3 | 顯示器 | PHILIPS 19”液晶顯示器 | 1臺 |
|
| 4 | 工業相機 | SONY工業相機 | 5套 |
|
| 5 | 相機調節模組 | SIPOTEK定制 | 5套 |
|
| 6 | 工業鏡頭 | FA高清光學工業鏡頭 | 5套 |
|
| 7 | 光源 | 定制光學自適應光源 | 6套 |
|
| 8 | 檢測平臺 | 專業光學玻璃載臺 | 1套 |
|
| 9 | 伺服電機 | 松下·PANASONIC | 1套 |
|
| 10 | 控制系統 | SIPOTEK定制 | 1套 |
|
| 11 | PLC運動協作 | 松下·PANASONIC | 1套 |
|

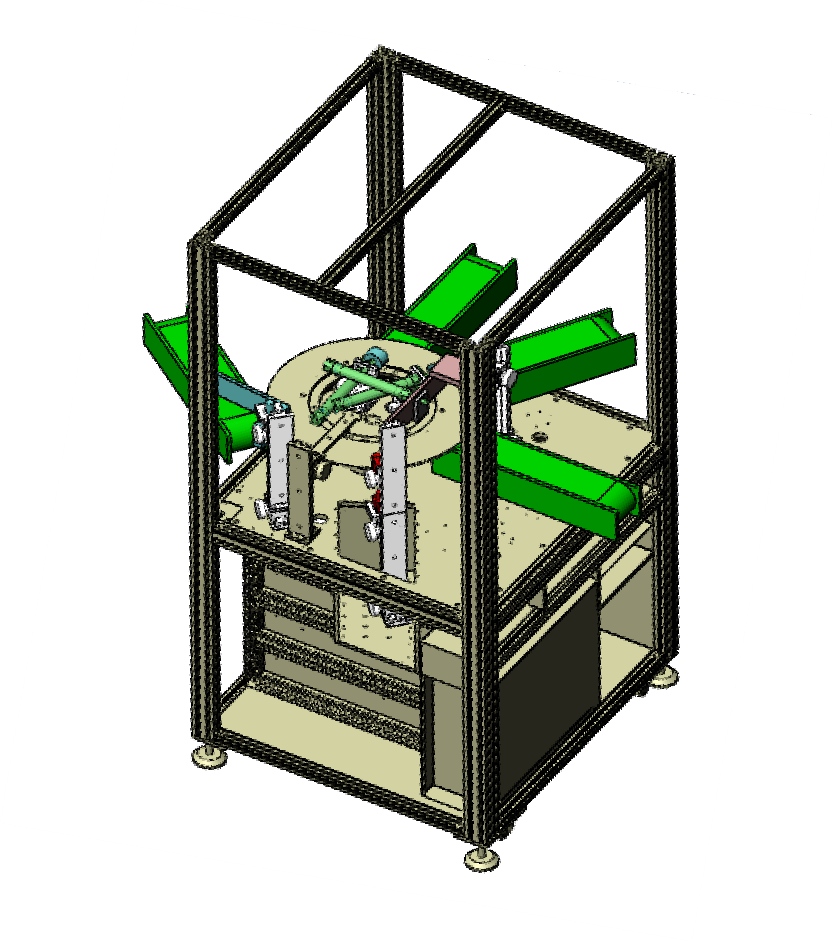

沖壓件外觀檢測設備外觀3D立體圖
三、樣件測試圖片:

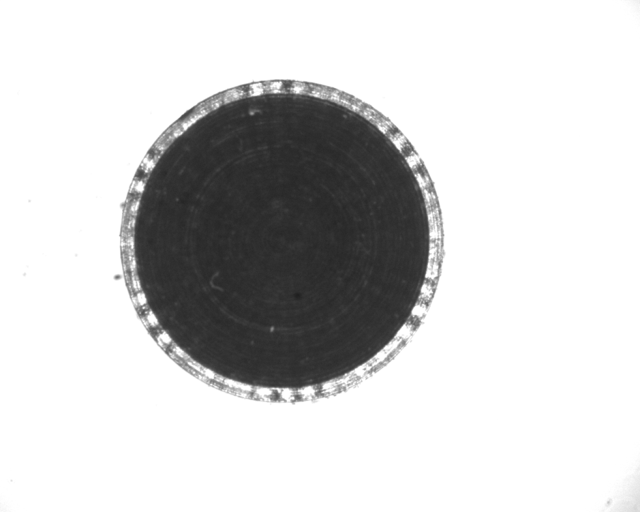

底部正光檢測原圖：

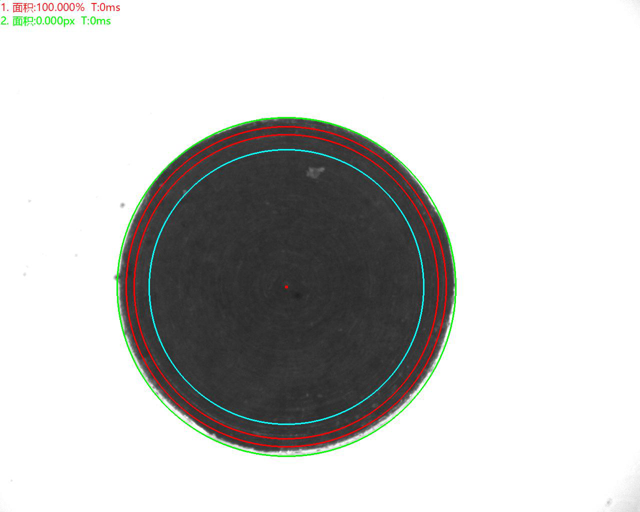

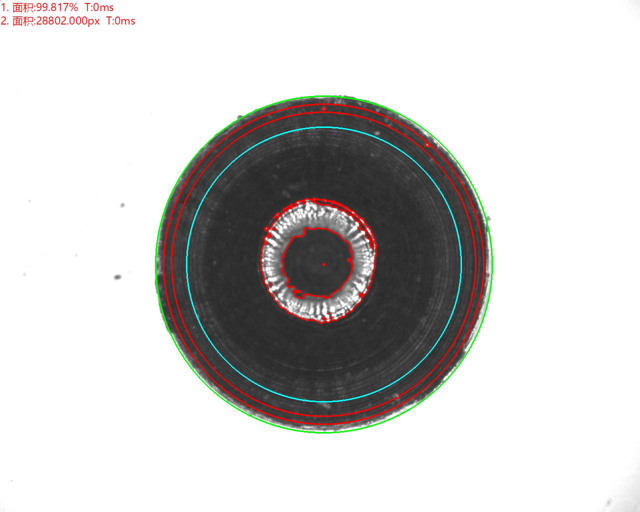

底部正光檢測良品分析圖：OK

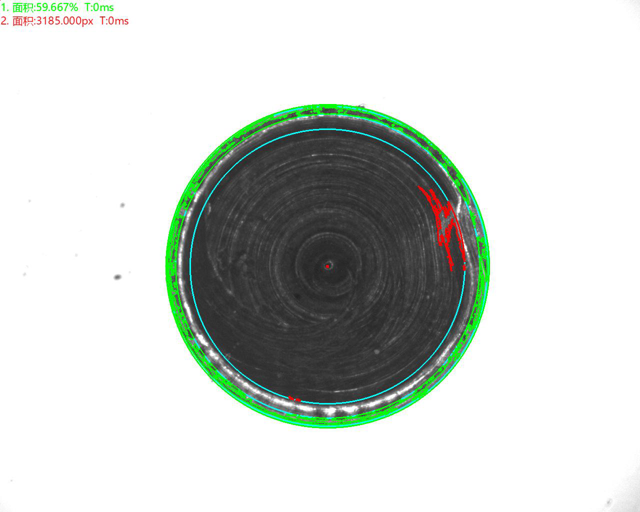

底部正光檢測不良品分析圖：NG 不良特征： 大端面夾傷 分析結果：可檢

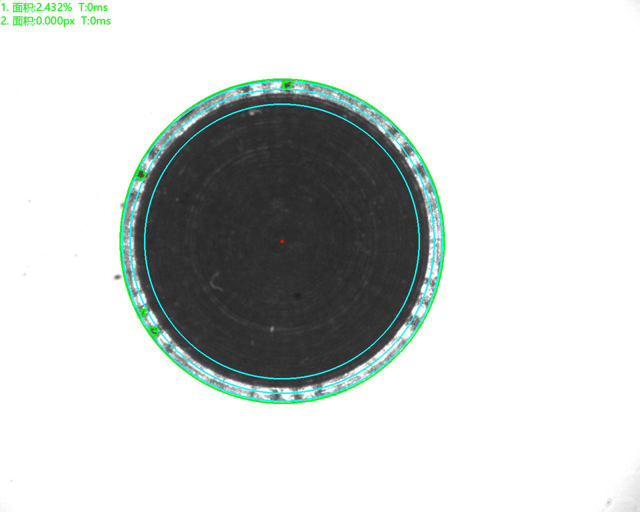

底部正光檢測不良品分析圖：NG 不良特征： 大端面尾釘 分析結果：可檢
底部正光檢測不良品分析圖：NG 不良特征： 未做倒角 分析結果：可檢
三、樣件測試圖片:
底部正光檢測原圖：
底部正光檢測良品分析圖：OK
底部正光檢測不良品分析圖：NG 不良特征： 大端面夾傷 分析結果：可檢
底部正光檢測不良品分析圖：NG 不良特征： 大端面尾釘 分析結果：可檢
底部正光檢測不良品分析圖：NG 不良特征： 未做倒角 分析結果：可檢

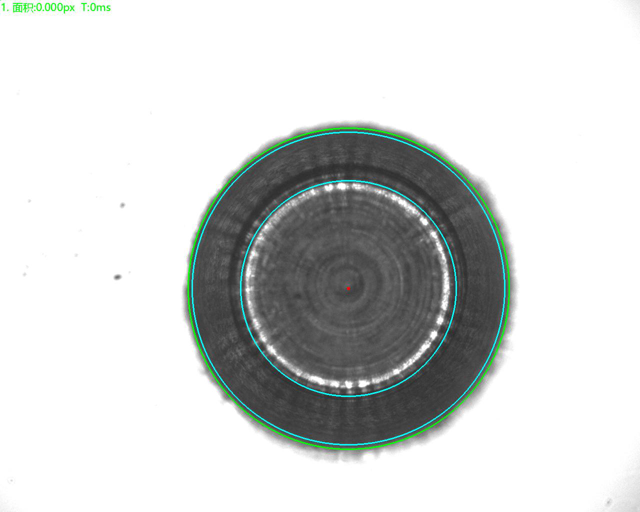

頂部正光檢測良品分析圖：OK

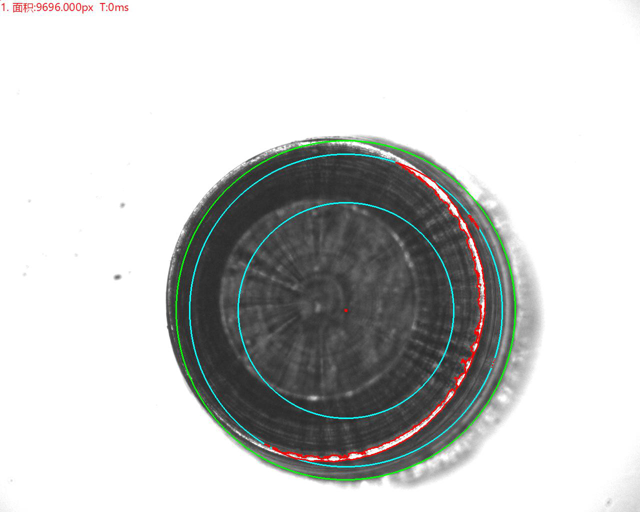

頂部正光檢測不良品分析圖：NG 不良特征： 切削不良 分析結果：可檢
側面正光檢測良品分析圖：OK
側面正光檢測良品分析圖：OK
側面正光檢測不良品分析圖：NG 不良特征： 外徑夾傷 分析結果：可檢
側面正光檢測良品分析圖：OK
側面正光檢測不良品分析圖：NG 不良特征： 外徑粗糙 分析結果：可檢
更多沖壓件外觀檢測設備檢測產品案例請登錄安徽思普泰克網站查閱：www.qassn.com
