五金配件檢測設備自動化檢測銅件外觀缺陷案例！
作者 : 安徽思普泰克發布時間 : 2020-03-18 瀏覽 : 188 次
注明：五金配件檢測設備自動化檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于120件(取決于產品送料速度)。
一、檢測內容及要求
檢測內容：
最大尺寸長20mm*寬20mm*厚5mm的產品的外觀檢測
| 序號 | 檢測位置 | 檢測方式 | 是否可檢 |
| 1 | 表面缺陷 | 正光檢測 | 可檢 |
| 2 | 底部缺陷 | 正光檢測 | 可檢 |
注明：五金配件檢測設備自動化檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于120件(取決于產品送料速度)。

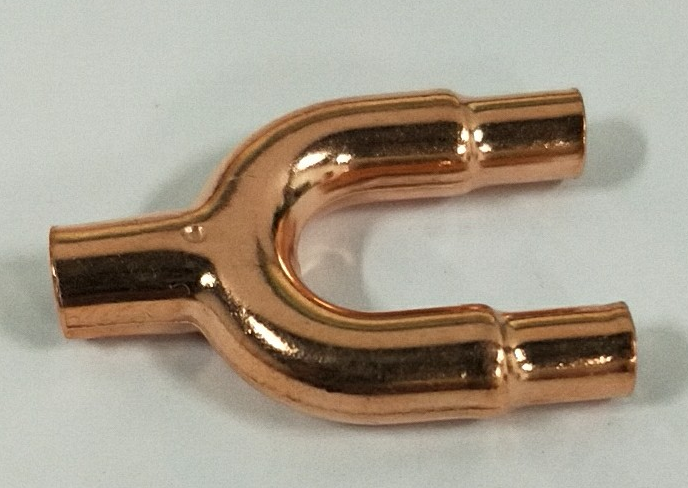

樣品圖：
二、五金配件檢測設備組成及主要機構
設備型號：SP-T300非標定制機 外形尺寸：900*800*1850mm
組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 | 備注 |
| 1 | 視覺檢測軟件 | SIPOTEK | 1套 | 數據可上傳 |
| 2 | 工業電腦 | SIPOTEK定制 | 1套 |
|
| 3 | 顯示器 | PHILIPS 19”液晶顯示器 | 1臺 |
|
| 4 | 工業相機 | Barsler工業相機 | 2套 |
|
| 5 | 相機調節伺服模組 | SIPOTEK定制 | 2套 |
|
| 6 | 工業鏡頭 | FA高清光學工業鏡頭 | 2套 |
|
| 7 | 光源 | 定制光學自適應光源 | 2套 |
|
| 8 | 檢測平臺 | 專業光學玻璃載臺 | 1套 |
|
| 9 | 伺服電機 | 松下·PANASONIC | 1套 |
|
| 10 | 控制系統 | SIPOTEK定制 | 1套 |
|
| 11 | PLC運動協作 | 松下·PANASONIC | 1套 |
|

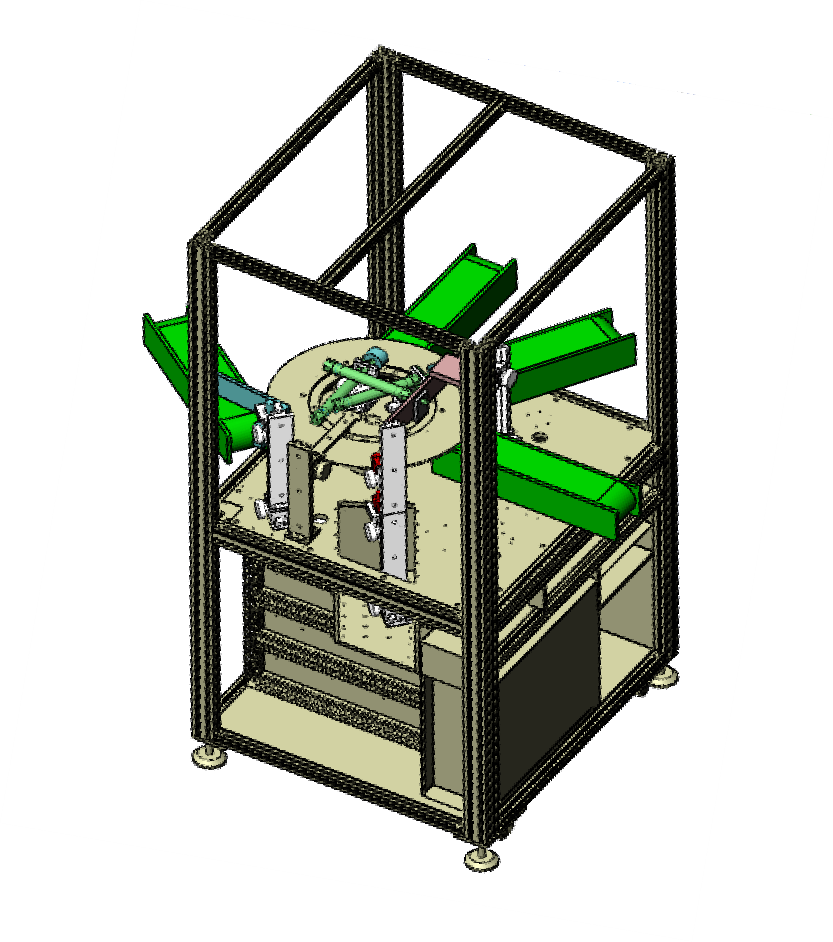

機器視覺檢測設備外觀3D立體圖
三、樣件測試圖片:
三、樣件測試圖片:

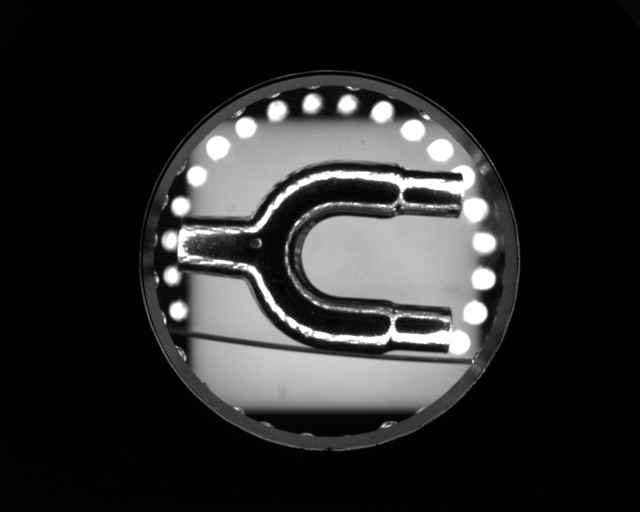

底部正光檢測原圖：

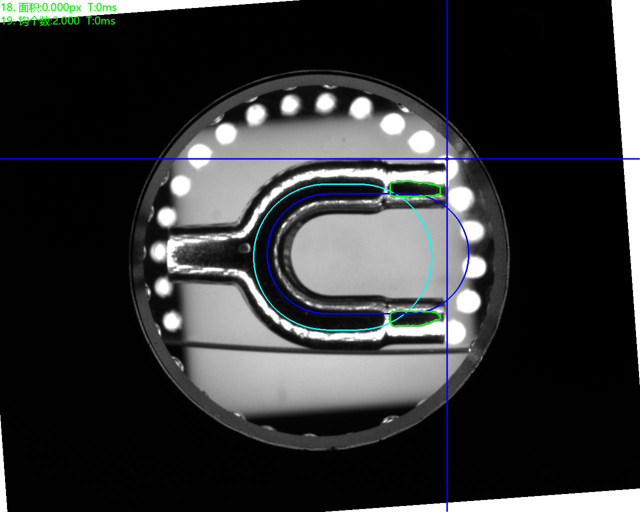

底部正光檢測良品分析圖：OK

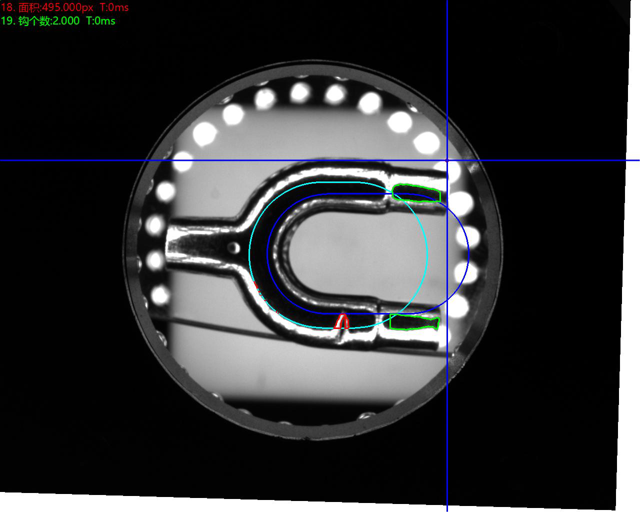

底部正光檢測不良品分析圖：NG 不良特征：劃傷 分析結果：可檢
頂部正光檢測良品分析圖：OK

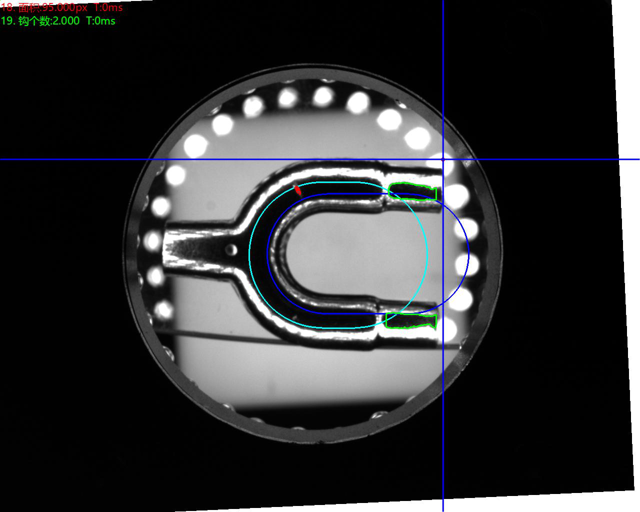

頂部正光檢測不良品分析圖：NG 不良特征：壓傷 分析結果：可檢
四、機器視覺檢測設備安裝要求:
設備放置的檢測空間: 安裝思普泰克視覺檢測系統的整體檢測設備，需要保證有足夠的空間以安裝設備。
環境溫度： 0-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源： 交流220V，50Hz， 耗電＜1KVA。
更多機器視覺檢測設備檢測產品方案請登錄安徽思普泰克網站查閱：www.qassn.com
更多機器視覺檢測設備檢測產品方案請登錄安徽思普泰克網站查閱：www.qassn.com
