機器視覺自動檢測技術使用線陣相機的優勢及特點!
作者 : 思普泰克智能制造發布時間 : 2020-02-13 瀏覽 : 188 次

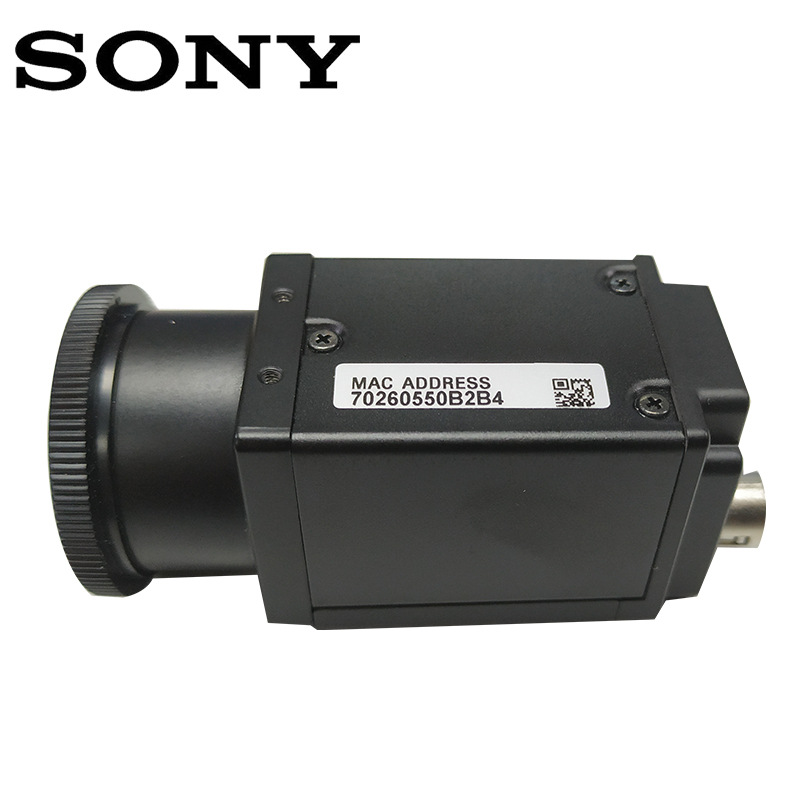

在機器視覺自動檢測技術中，工業相機是關鍵組件之一。根據傳感器的結構特點，工業相機可以分為線陣相機和面陣相機，在大部分機器視覺自動檢測應用中
在機器視覺自動檢測技術中，工業相機是關鍵組件之一。根據傳感器的結構特點，工業相機可以分為線陣相機和面陣相機，在大部分機器視覺自動檢測應用中，更多選用線陣相機，那么線陣相機的優勢在哪里呢?接下來由安徽思普泰克為大家講解機器視覺自動檢測技術使用線陣相機的優勢及特點。
線陣相機主要應用于工業、醫療、科研與安全領域的圖象處理。在機器視覺自動檢測技術領域中，線陣工業相機是一類特殊的視覺機器。與面陣工業相機相比，它的傳感器只有一行感光元素，因此可以實現高掃描頻率和高分辨率。線陣工業相機的典型應用領域是檢測連續的材料，例如金屬、塑料、紙和纖維等。被檢測物體通常以均勻的速度移動 , 利用一臺或多臺工業相機對其逐行連續掃描 , 以達到對其整個表面均勻檢測。可以逐行處理圖像，也可以處理由多行組成的區域圖像。另外，線陣工業相機非常適合測量場合，由于傳感器的高分辨率，它可以精確地測量到微米。
1、線陣工業相機，機顧名思義是呈“線”狀的。盡管它也是二維圖像，但它非常長，長度為幾K，寬度僅為幾像素。通常，此相機僅在兩種情況下使用：一、被測視野為細長的帶狀，多用于滾筒上檢測的問題。二、需要極大的視野或極高的精度。
2、需要極大的視野或極高的精度的情況下，需要用激發裝置多次激發相機，進行多次拍照，再將所拍下的多幅“條”形圖象，合并成一張巨大的圖。因此，用線陣型工業相機，必須用可以支持線陣型工業相機的采集卡。 線陣型工業相機價格昂貴，而且在大視場或高精度檢測的情況下其檢測速度較慢，一般工業相機的圖象是 400K～1M，而合并后的圖象有幾個M這么大，速度自然就慢了。
線陣相機的特點：
1.線陣相機有更高的分辨率;線陣相機每行像素一般為1024，2048，4096，8012;而一般的面陣相機僅為640，768，1280，大于2048的面陣很少見。
2.線陣相機的采集速度更快;不同型號的線陣相機采集速度從每秒5000 行-60000 行不等，用戶可以選擇沒幾行或者每十幾行即構成一幀圖像進行處理一次，因此可以達到很高的幀率。
3.線陣相機可以不間斷地連續采集和處理；線陣相機可以對直線運動的物體(直線導軌，滾筒上的紙張，織物，印刷品，傳送帶上的物體等)進行連續采集。
4.線陣相機具有更簡單，更合理的結構。與面陣相機相比，線陣相機不會浪費分辨率采集到無用數據。
線陣相機使用線陣圖像傳感器的相機。線陣圖像傳感器主要是CCD。到2012年，市場上也出現了一些線陣CMOS圖像傳感器。但是，線陣CCD仍是主流。線陣圖像傳感器分為單色和彩色兩種，因此線陣相機也分為單色和彩色兩種。
以上內容是安徽思普泰克今天分享的內容，獲取更多機器視覺自動檢測技術及其相關內容可登陸安徽思普泰克官網查閱。
