機器視覺檢測系統的工作流程！
作者 : admin發布時間 : 2020-01-07 瀏覽 : 306 次

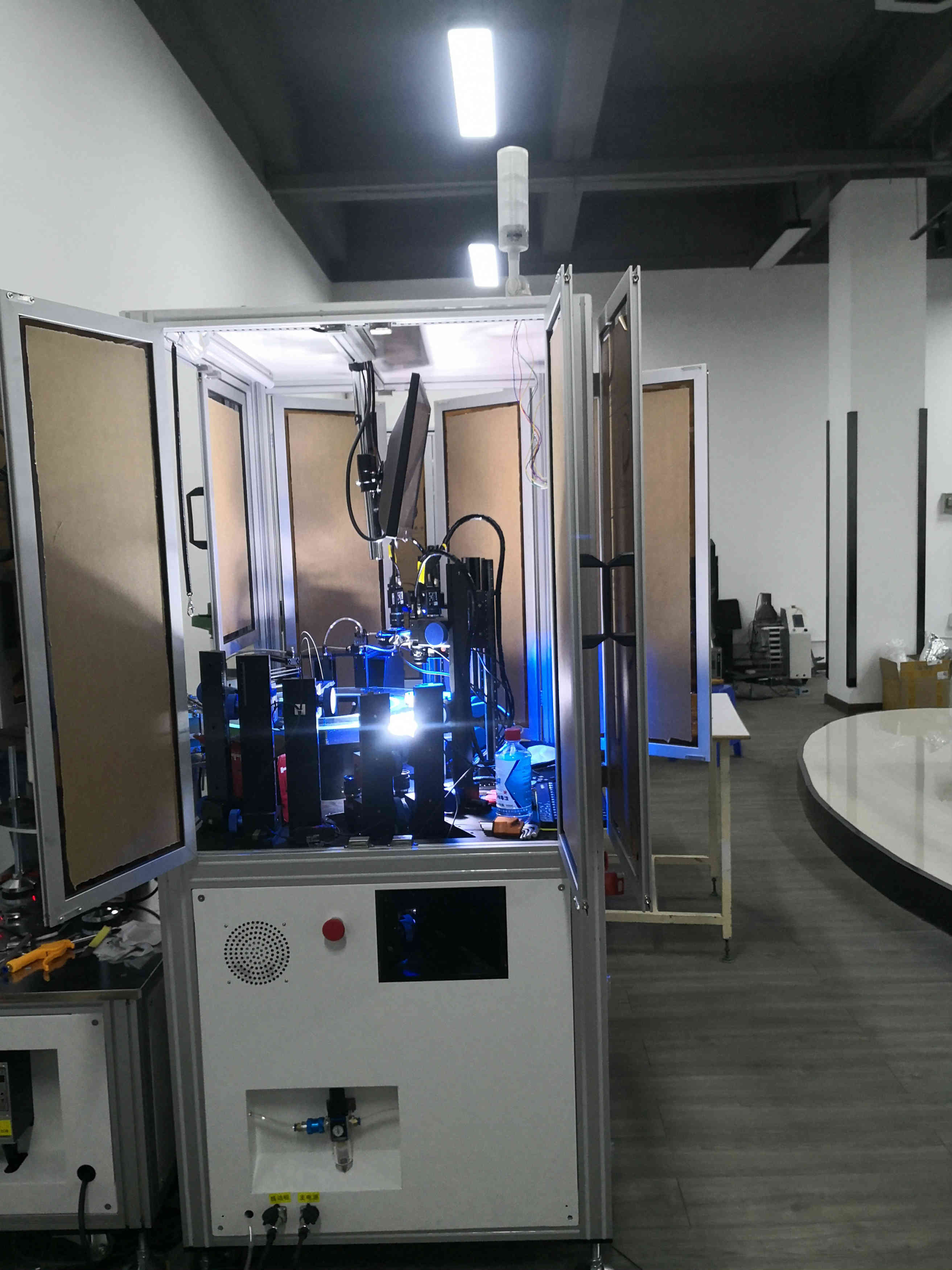

機器視覺檢測系統根據機器視覺圖畫處置技能之視覺檢測技能，對商品全體進行自動檢測，關于控制商品品質保障商品質量有著非常重要的效果，能夠避免不合格商品的外流，提高公司
機器視覺檢測系統的特點是提高生產的柔性和自動化程度。在一些不適合于人工作業的危險環境或人工視覺難以滿足要求的場合，常用機器視覺檢測系統來替代人工視覺;同時在大批量工業生產過程中，用人工視覺檢查產品質量效率低且精度不高，用機器視覺檢測方法可以大大提高生產效率和生產的自動化程度。而且機器視覺檢測系統易于實現信息集成，是實現計算機集成制造的基礎技術。下面由安徽思普泰克的小編來給大家介紹一下機器視覺檢測系統的工作流程：
一、首先將被檢測物體接近或運動到工業相機視野的中心，如果是，向圖像采集卡發送觸發脈沖信號;
二、圖像采集卡按照設計人員預先設定的程序和延時，分別向工業相機或照明設備發出啟動脈沖，但也有工業相機和照明設備在系統初始化話時，就開始啟動。
三、工業相機停止目前的掃描，重新開始新的一幀掃描;有的時候需要工業相機在啟動脈沖來到之前一直處于等待狀態，啟動脈沖到來后啟動以幀掃描;
四、如果所采用的策略是曝光策略，那么在工業相機開始新的一幀掃描之前，要打開曝光結構，其曝光時間要根據你的實際需要通過程序或者硬件設定好;
五、如果采用曝光策略的話，要用另一個啟動脈沖打開照明設備，特別要保持啟動時間應該與工業相機曝光時間匹配;
六、工業相機曝光后，正式開始一幀圖像的掃描和輸出;
七、如果工業相機輸出的是模擬信號，圖像采集卡就把從工業相機接受過來的信號進行A/D轉化將其數字化，如果輸出的是數字信號，這樣就省圖像采集卡的事情拉;
八、圖像采集卡將圖像信號送到緩沖器、處理器或者計算機的內存中，以便圖像的處理和顯示;
九、處理器或者計算機對圖像進行處理、分析、識別以得到測量結果或邏輯控制量，然后根據這些結果進行處理以控制別的裝置(比如機械裝置等)來完成相關動作，進行定位。糾正運動的誤差等等，比如修正機器手臂的位置。
機器視覺檢測系統根據機器視覺圖畫處置技能之視覺檢測技能，對商品全體進行自動檢測，關于控制商品品質保障商品質量有著非常重要的效果，能夠避免不合格商品的外流，提高公司的核心競爭力，安徽思普泰克研發的機器視覺檢測系統現已為眾多公司帶來了實質性的經濟效益。
當企業的需求從替代人工升級到更高一個等級的時候，改進工藝流程和提升良率將會變成企業選擇機器視覺檢測系統的優先級。
一、首先將被檢測物體接近或運動到工業相機視野的中心，如果是，向圖像采集卡發送觸發脈沖信號;
二、圖像采集卡按照設計人員預先設定的程序和延時，分別向工業相機或照明設備發出啟動脈沖，但也有工業相機和照明設備在系統初始化話時，就開始啟動。
三、工業相機停止目前的掃描，重新開始新的一幀掃描;有的時候需要工業相機在啟動脈沖來到之前一直處于等待狀態，啟動脈沖到來后啟動以幀掃描;
四、如果所采用的策略是曝光策略，那么在工業相機開始新的一幀掃描之前，要打開曝光結構，其曝光時間要根據你的實際需要通過程序或者硬件設定好;
六、工業相機曝光后，正式開始一幀圖像的掃描和輸出;
七、如果工業相機輸出的是模擬信號，圖像采集卡就把從工業相機接受過來的信號進行A/D轉化將其數字化，如果輸出的是數字信號，這樣就省圖像采集卡的事情拉;
八、圖像采集卡將圖像信號送到緩沖器、處理器或者計算機的內存中，以便圖像的處理和顯示;
九、處理器或者計算機對圖像進行處理、分析、識別以得到測量結果或邏輯控制量，然后根據這些結果進行處理以控制別的裝置(比如機械裝置等)來完成相關動作，進行定位。糾正運動的誤差等等，比如修正機器手臂的位置。
機器視覺檢測系統根據機器視覺圖畫處置技能之視覺檢測技能，對商品全體進行自動檢測，關于控制商品品質保障商品質量有著非常重要的效果，能夠避免不合格商品的外流，提高公司的核心競爭力，安徽思普泰克研發的機器視覺檢測系統現已為眾多公司帶來了實質性的經濟效益。
當企業的需求從替代人工升級到更高一個等級的時候，改進工藝流程和提升良率將會變成企業選擇機器視覺檢測系統的優先級。
