機器視覺光源有哪些作用該如何選擇，光源是影響機器視覺系統輸入的重要因素，其作用是1.突出測量特征，簡化圖像處理算法;2.克服環境光的干擾，提高圖像信噪比;3.提高視覺系統的定位、測
標題：機器視覺光源有哪些作用該如何選擇

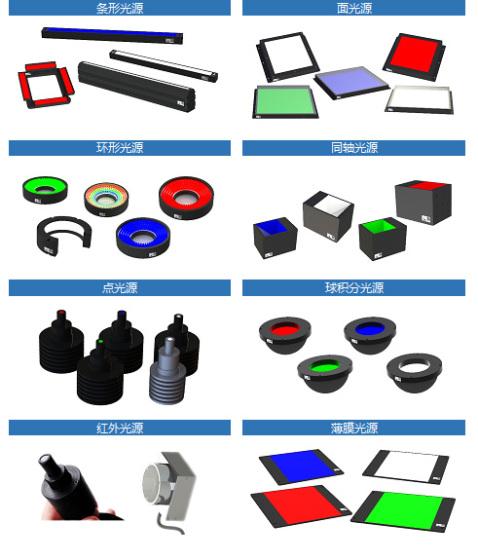

光源是影響機器視覺系統輸入的重要因素，其作用是1.突出測量特征，簡化圖像處理算法;2.克服環境光的干擾，提高圖像信噪比;3.提高視覺系統的定位、測量、識別精度，以及系統的運行速度;4.降低系統設計的復雜度，下面思普泰克智能制造介紹幾種常見的照明方式。
暗場照明：暗場照明是相對于物體表面提供低角度照明。使用相機拍攝鏡子使其在其視野內，如果在視野內能看見光源就認為使亮場照明，相反的在視野中看不到光源就是暗場照明。因此光源是亮場照明還是暗場照明與光源的位置有關。典型的，暗場照明應用于對表面部分有突起的部分的照明或表面紋理變化的照明。
背光照明：從物體背面射過來均勻視場的光。通過相機可以看到物面的側面輪廓。背光照明常用于測量物休的尺寸和定物體的方向。背光照明產生了很強的對比度。應用背光技術時候，物體表面特征可能會丟失。例如，可以應用背光技術測量硬幣的直徑，但是卻無法判斷硬幣的正反面。
直接照明：光直接射向物體，得到清楚的影像。當需要得到高對比度物體圖像的時候，這種類型的光很有效。但是當用它照在光亮或反射的材料上時，會引起像鏡面的反光。通用照明一般采用環狀或點狀照明。環燈是一種常用的通用照明方式，其很容易安裝在鏡頭上，可給漫反射表面提供足夠的照明。
漫射照明：連續漫反射照明應用于物體表面的反射性或者表面有復雜的角度。連續漫反射照明應用半球形的均勻照明，以減小影子及鏡面反射。這種照明方式對于完全組裝的電路板照明非常有用。這種光源可以達到170立體角范圍的均勻照明。
同軸照明：同軸光的形成即通過垂直墻壁出來的變化發散光，射到一個使光向下的分光鏡上，相機從上面通過分光鏡看物體。這種類型的光源對檢測高反射的物體特別有幫助，還適合受周圍環境產生陰影的影響，檢測面積不明顯的物體。
安徽思普泰克智能制造科技有限公司成立以來，一直致力于圖像技術及機器視覺的研發和制造，現有機器視覺系統高級研發人員，工業自動化工程師等70多名。 公司主要技術核心骨干人員來自于華為，比亞迪，富士康等一流制造業企業，具有多年的軟件設計，視覺及圖像比對技術，工業自動化等方面成熟經驗。
光源是影響機器視覺系統輸入的重要因素，其作用是1.突出測量特征，簡化圖像處理算法;2.克服環境光的干擾，提高圖像信噪比;3.提高視覺系統的定位、測量、識別精度，以及系統的運行速度;4.降低系統設計的復雜度，下面思普泰克智能制造介紹幾種常見的照明方式。
暗場照明：暗場照明是相對于物體表面提供低角度照明。使用相機拍攝鏡子使其在其視野內，如果在視野內能看見光源就認為使亮場照明，相反的在視野中看不到光源就是暗場照明。因此光源是亮場照明還是暗場照明與光源的位置有關。典型的，暗場照明應用于對表面部分有突起的部分的照明或表面紋理變化的照明。
背光照明：從物體背面射過來均勻視場的光。通過相機可以看到物面的側面輪廓。背光照明常用于測量物休的尺寸和定物體的方向。背光照明產生了很強的對比度。應用背光技術時候，物體表面特征可能會丟失。例如，可以應用背光技術測量硬幣的直徑，但是卻無法判斷硬幣的正反面。
直接照明：光直接射向物體，得到清楚的影像。當需要得到高對比度物體圖像的時候，這種類型的光很有效。但是當用它照在光亮或反射的材料上時，會引起像鏡面的反光。通用照明一般采用環狀或點狀照明。環燈是一種常用的通用照明方式，其很容易安裝在鏡頭上，可給漫反射表面提供足夠的照明。
漫射照明：連續漫反射照明應用于物體表面的反射性或者表面有復雜的角度。連續漫反射照明應用半球形的均勻照明，以減小影子及鏡面反射。這種照明方式對于完全組裝的電路板照明非常有用。這種光源可以達到170立體角范圍的均勻照明。
同軸照明：同軸光的形成即通過垂直墻壁出來的變化發散光，射到一個使光向下的分光鏡上，相機從上面通過分光鏡看物體。這種類型的光源對檢測高反射的物體特別有幫助，還適合受周圍環境產生陰影的影響，檢測面積不明顯的物體。
安徽思普泰克智能制造科技有限公司成立以來，一直致力于圖像技術及機器視覺的研發和制造，現有機器視覺系統高級研發人員，工業自動化工程師等70多名。 公司主要技術核心骨干人員來自于華為，比亞迪，富士康等一流制造業企業，具有多年的軟件設計，視覺及圖像比對技術，工業自動化等方面成熟經驗。
