五金配件檢測設備自動化檢測五金圓帽外觀方案！
作者 : 安徽思普泰克發布時間 : 2022-10-17 瀏覽 : 436 次
注明:五金配件檢測設備檢測項目,均需要在影像下清晰可見才能檢測 檢測效率：每分鐘檢測數量200-400件(根據樣件送料速度)。
商務咨詢：178-5603-5060（微信同號）
一：檢測內容及要求
檢測工件面積：
高度8.5mm*寬度10.3mm的整體樣件的外觀檢測
檢測內容：
1:底面檢測表面凹槽
2:側面檢測高度、寬度尺寸
3:頂部檢測表面劃傷、碰傷
4:斜面檢測內螺牙有無
注明:五金配件檢測設備檢測項目,均需要在影像下清晰可見才能檢測 檢測效率：每分鐘檢測數量200-400件(根據樣件送料速度)。

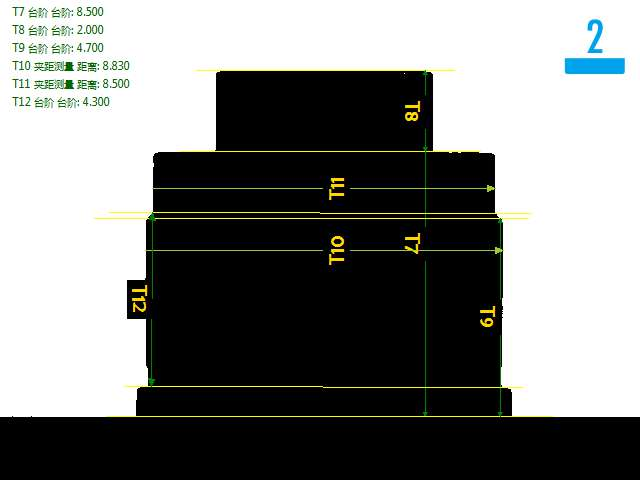

側面檢測良品分析圖:OK
注明:五金配件檢測設備檢測項目,均需要在影像下清晰可見才能檢測 檢測效率：每分鐘檢測數量200-400件(根據樣件送料速度)。
二： 設備組成及主要機構
整體構成：尺寸： 900*800*1850 mm
1:思普泰克視覺檢測軟件
2:工業電腦
3:顯示器 19寸
4:工業相機: 4套,底部檢測表面凹槽。側面檢測高度、寬度尺寸。頂部檢測表面外觀劃傷、碰傷。斜面檢測螺牙
5:工業鏡頭:4套FA工業相機
6:專業玻璃盤
7:電磁閥
8:減速機
9:振動柜
10:進料設備(振動盤,直振,控制器)。
五金配件檢測設備外觀3D立體圖

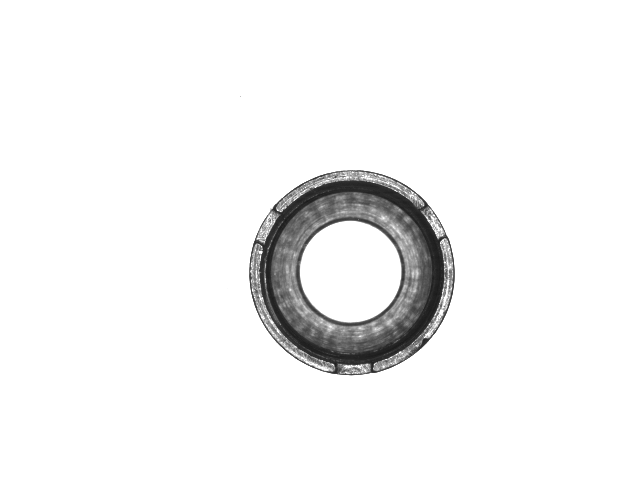

底部檢測效果原圖:

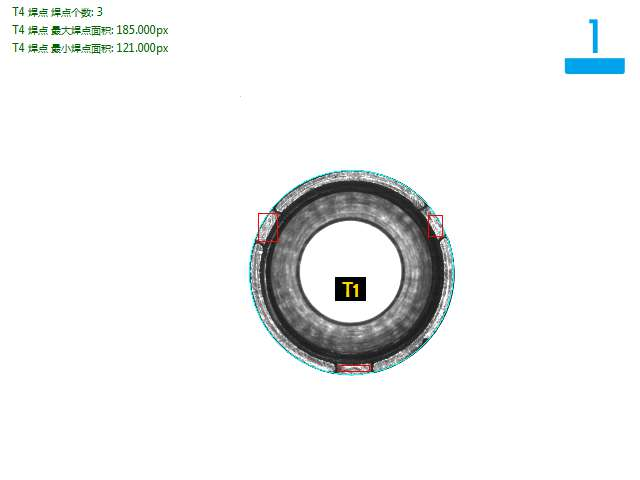

底部檢測良品分析圖:OK

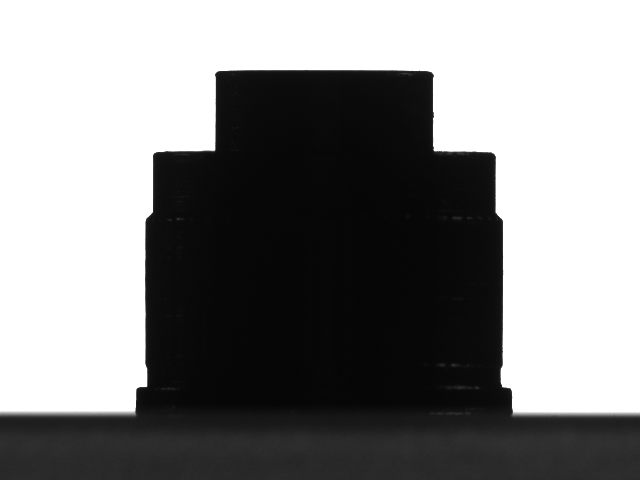

側面檢測效果原圖:
側面檢測良品分析圖:OK

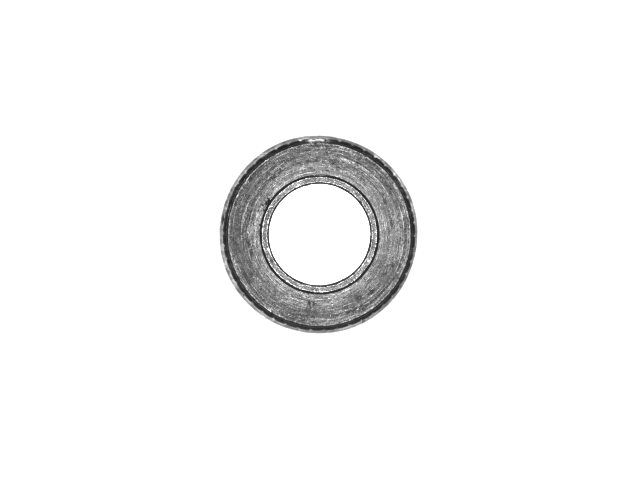

頂部檢測效果原圖:

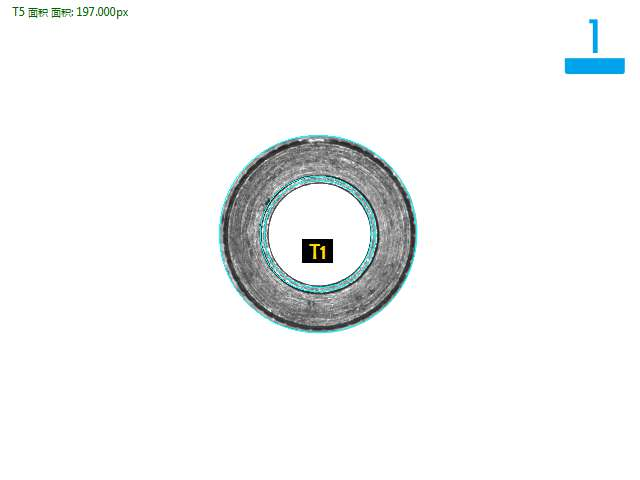

頂部檢測良品分析圖:OK

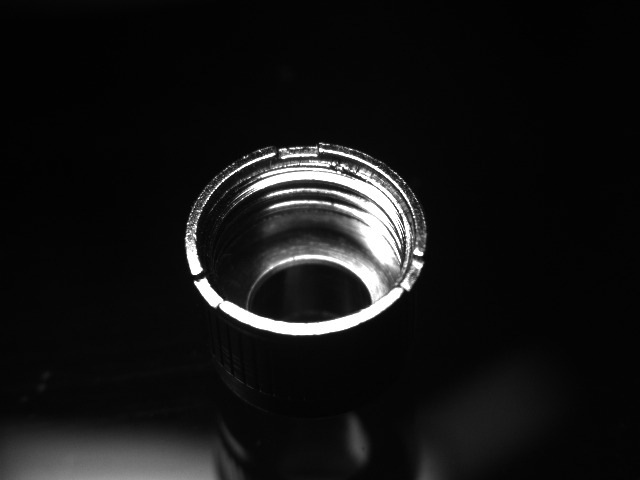

斜面檢測效果原圖:

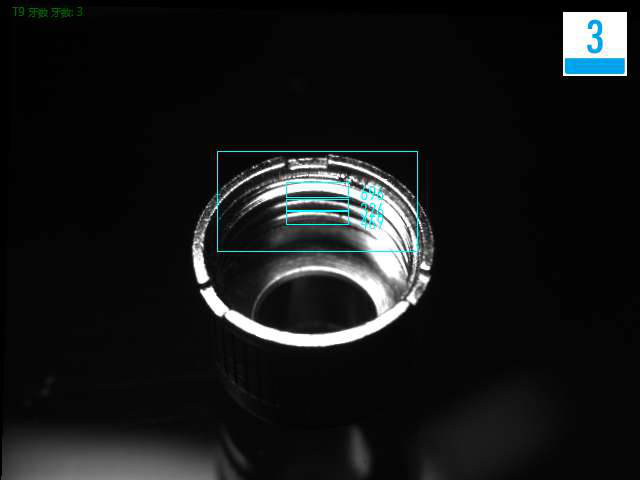

斜面檢測良品分析圖:OK
四.五金配件檢測設備安裝要求:
設備放置的檢測空間: 在流水線邊單獨安裝思普視覺檢測系統，需要保證有足夠的空間以安裝設備。
環境溫度： 0-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源： 交流220V，50Hz， 耗電＜1KVA，氣壓0.35～0.7MPa
