自動化視覺檢測設備檢測五金件外觀方案！
作者 : 安徽思普泰克發布時間 : 2022-10-17 瀏覽 : 200 次
注明：自動化視覺檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于200件(取決于產品送料速度)。
商務咨詢：178-5603-5060（微信同號）
一、檢測內容及要求
檢測內容：
產品的外觀檢測
| 序號 |
|
檢測方式 | 是否可檢 |
| 1 | 內孔有渣 | 底部正光源檢測 | 可檢 |
| 2 | 沒牙 | 斜45°條光源檢測 | 可檢 |
| 3 | 偏大、偏小 | 側面背光源檢測 | 可檢 |
| 4 | 圓心有渣 | 頂部背光源檢測 | 可檢 |
注明：自動化視覺檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于200件(取決于產品送料速度)。
二、設備組成及主要機構
設備型號：SP-T300標準檢測設備 外形尺寸：900*800*1850mm
組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 |
| 1 | 視覺檢測軟件 | SIPOTEK | 1套 |
| 2 | 工業電腦 | SIPOTEK定制 | 1套 |
| 3 | 顯示器 | PHILIPS 19”液晶顯示器 | 1臺 |
| 4 | 工業相機 | SONY工業相機 | 4套 |
| 5 | 相機調節模組 | SIPOTEK定制 | 4套 |
| 6 | 工業鏡頭 | FA高清光學工業鏡頭 | 4套 |
| 7 | 光源 | 定制光學自適應光源 | 4套 |
| 8 | 檢測平臺 | 專業光學玻璃載臺 | 1套 |
| 9 | 伺服電機 | 松下·PANASONIC | 1套 |
| 10 | 控制系統 | SIPOTEK定制 | 1套 |
| 11 | PLC運動協作 | 松下·PANASONIC | 1套 |

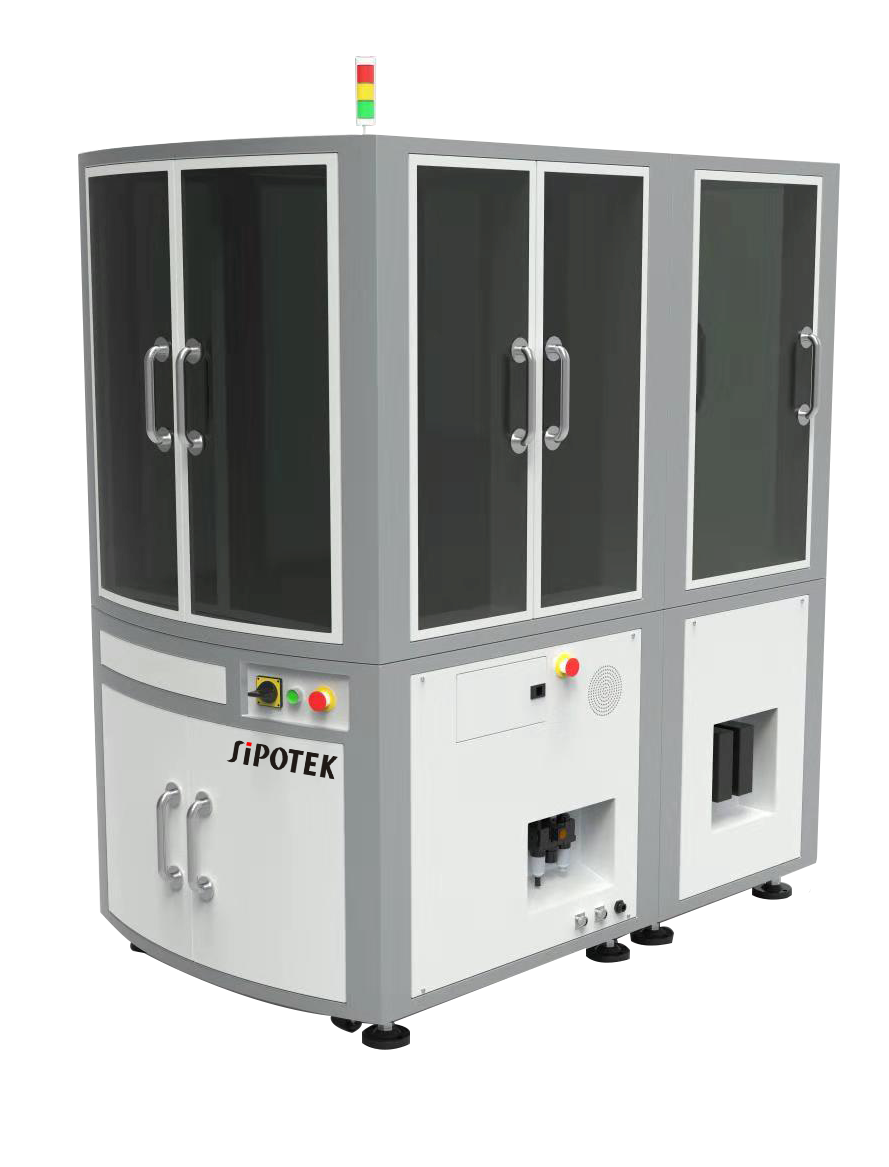

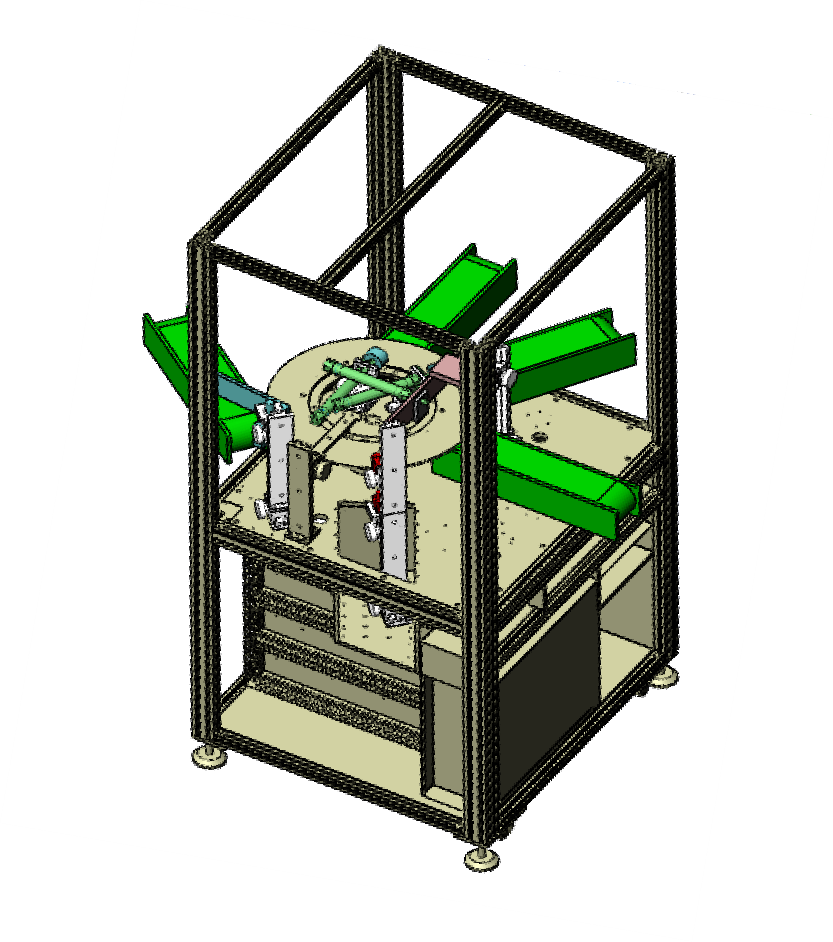

自動化視覺檢測設備外觀3D立體圖
三、樣件測試圖片:

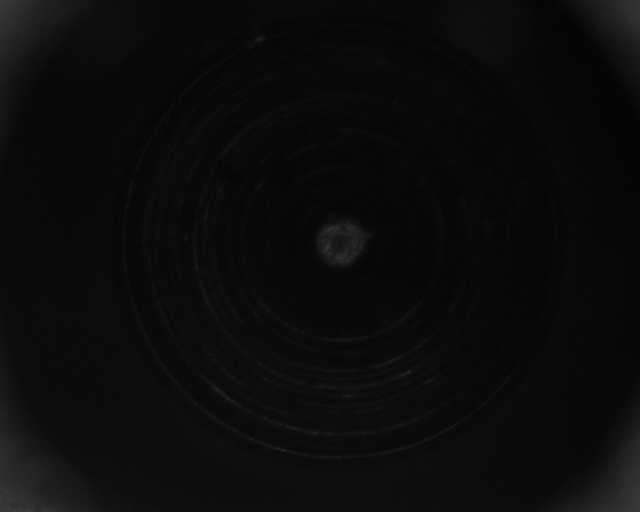

底部正光檢測良品原圖：

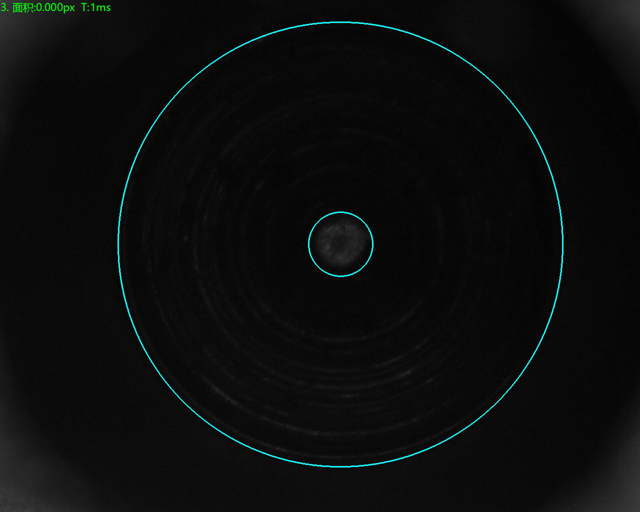

底部正光檢測良品分析圖：OK

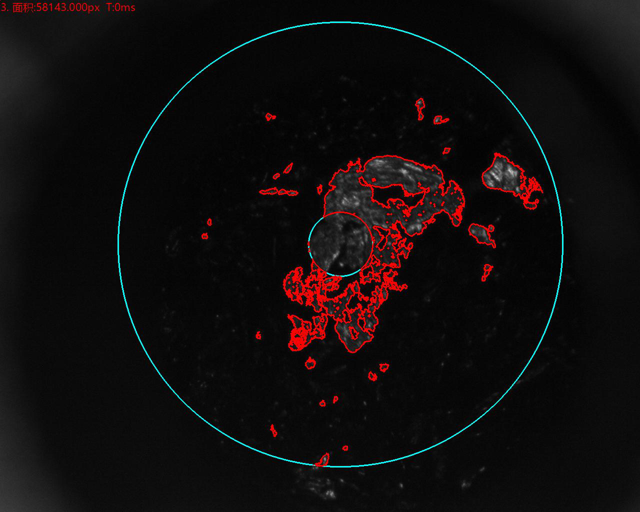

底部正光檢測不良品分析圖：NG 不良特征：內孔有渣

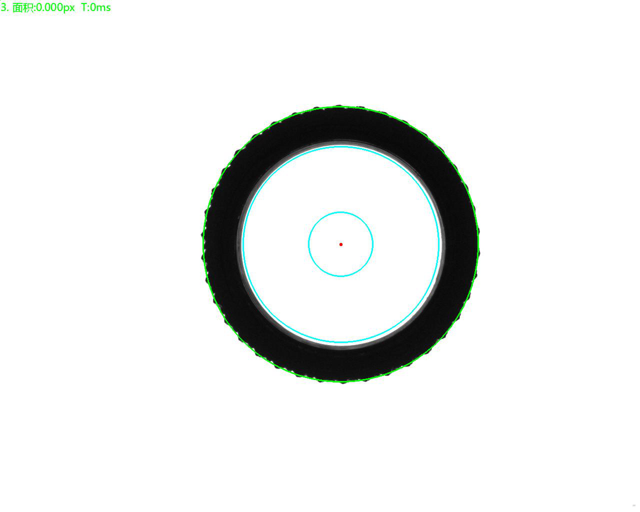

頂部背光檢測良品分析圖：OK

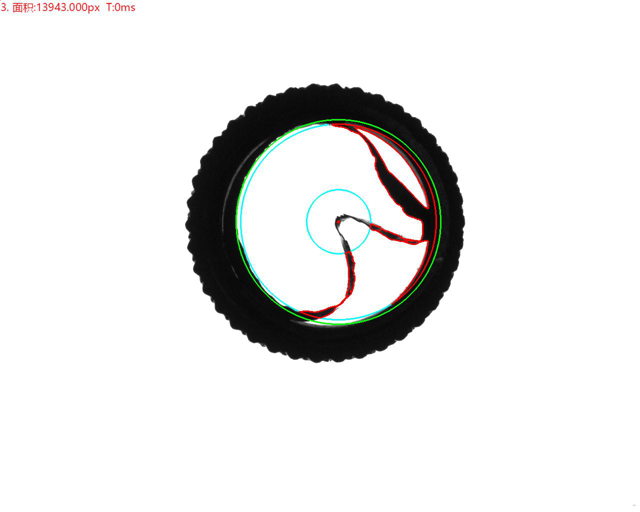

頂部背光檢測不良品分析圖：NG 不良特征：內圓有渣

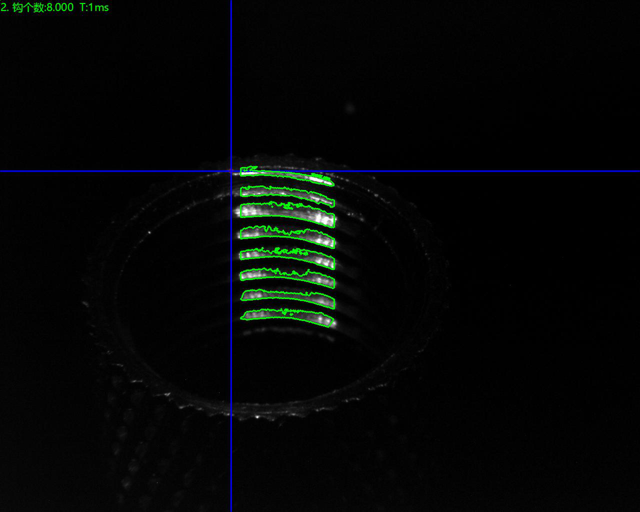

斜面條光檢測良品分析圖：OK

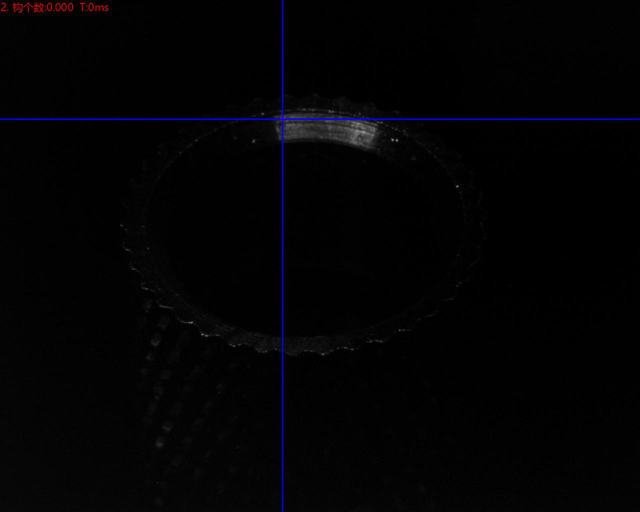

斜面條光檢測不良品分析圖：NG 不良特征：無牙
側面背光檢測良品分析圖：OK
側面背光檢測不良品分析圖：NG 不良特征：總長偏小
側面背光檢測不良品分析圖：NG 不良特征：槽徑偏大
自動化視覺檢測設備的優勢
在檢測行業，與人類視覺相比，機器視覺優勢明顯三、樣件測試圖片:
底部正光檢測良品原圖：
底部正光檢測良品分析圖：OK
底部正光檢測不良品分析圖：NG 不良特征：內孔有渣
頂部背光檢測良品分析圖：OK
頂部背光檢測不良品分析圖：NG 不良特征：內圓有渣
斜面條光檢測良品分析圖：OK
斜面條光檢測不良品分析圖：NG 不良特征：無牙
側面背光檢測良品分析圖：OK
側面背光檢測不良品分析圖：NG 不良特征：總長偏小
側面背光檢測不良品分析圖：NG 不良特征：槽徑偏大
自動化視覺檢測設備的優勢
- 精確度高：人類視覺是64灰度級，且對微小目標分辨力弱;機器視覺可顯著提高灰度級，同時可觀測微米級的目標;
- 速度快：人類是無法看清快速運動的目標的，機器快門時間則可達微秒級別;
- 穩定性高：光學檢測設備解決了人類一個非常嚴重的問題，不穩定，人工目檢是勞動非常枯燥和辛苦的行業，無論你設計怎樣的獎懲制度，都會發生比較高的漏檢率。但是光學檢測設備則沒有疲勞問題，沒有情緒波動，只要是你在算法中寫好的東西，每一次都會認真執行。在質控中大大提升效果可控性。
- 信息的集成與留存：機器視覺獲得的信息量是全面且可追溯的，相關信息可以很方便的集成和留存。
