自動化視覺檢測設備檢測金屬器件外觀缺陷方案！
作者 : 安徽思普泰克發布時間 : 2022-10-17 瀏覽 : 158 次
注明：自動化視覺檢測設備，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于90件(取決于產品送料速度)。
商務咨詢：178-5603-5060（微信同號）
一、檢測內容及要求
檢測內容：
最大尺寸長4mm*寬4mm*高18mm的產品的尺寸檢測
注明：自動化視覺檢測設備，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于90件(取決于產品送料速度)。
底部正光檢測良品分析圖：OK
底部正光檢測不良品分析圖：NG 不良特征： 字符缺陷 分析結果：可檢
頂部正光檢測不良品分析圖：NG 不良特征： 表面劃痕 分析結果：可檢
側面正光檢測良品分析圖：OK
側面正光檢測不良品分析圖：NG 不良特征： 表面劃痕 （輕微） 分析結果：不可檢
四、系統安裝要求:
| 序號 | 檢測位置 | 檢測方式 | 是否可檢 |
| 1 | 表面劃痕 | 正光檢測 | 可檢 |
| 2 | 字符缺陷 | 正光檢測 | 可檢 |
| 4 |
|
|
|
| 5 |
|
|
|
| 6 | 表面劃痕 |
|
輕微不可檢 |
| 7 | 字符缺陷 |
|
只可檢英文或字母 |
注明：自動化視覺檢測設備，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于90件(取決于產品送料速度)。

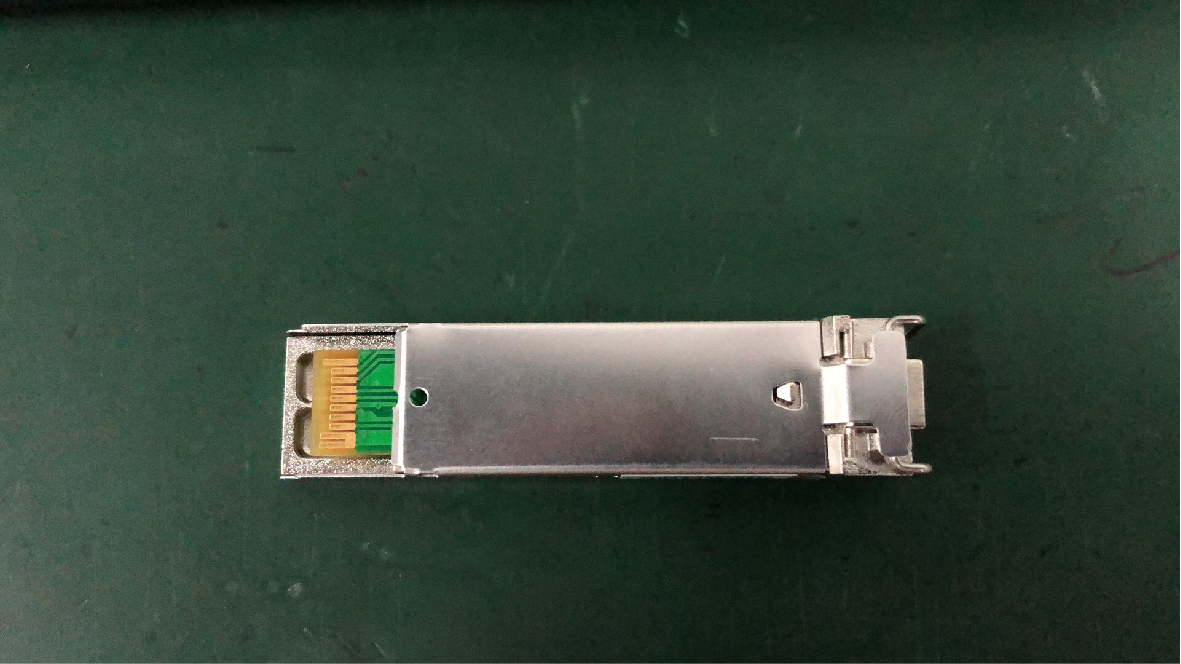

樣品圖：
二、設備組成及主要機構
設備型號：SP-T300非標定制機 外形尺寸：900*800*1850mm
組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 | 備注 |
| 1 | 視覺檢測軟件 | SIPOTEK | 1套 | 數據可上傳 |
| 2 | 工業電腦 | SIPOTEK定制 | 1套 |
|
| 3 | 顯示器 | PHILIPS 19”液晶顯示器 | 1臺 |
|
| 4 | 工業相機 | Basler工業相機 | 4套 |
|
| 5 | 相機調節伺服模組 | SIPOTEK定制 | 4套 |
|
| 6 | 工業鏡頭 | FA高清光學工業鏡頭 | 4套 |
|
| 7 | 光源 | 定制光學自適應光源 | 6套 |
|
| 8 | 檢測平臺 | 專業光學玻璃載臺 | 1套 |
|
| 9 | 伺服電機 | 松下·PANASONIC | 1套 |
|
| 10 | 控制系統 | SIPOTEK定制 | 1套 |
|
| 11 | PLC運動協作 | 松下·PANASONIC | 1套 |
|

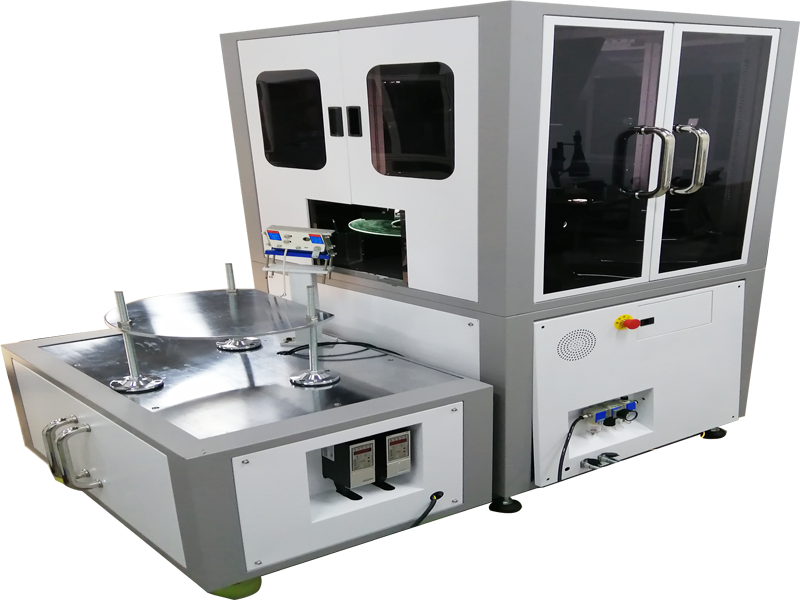

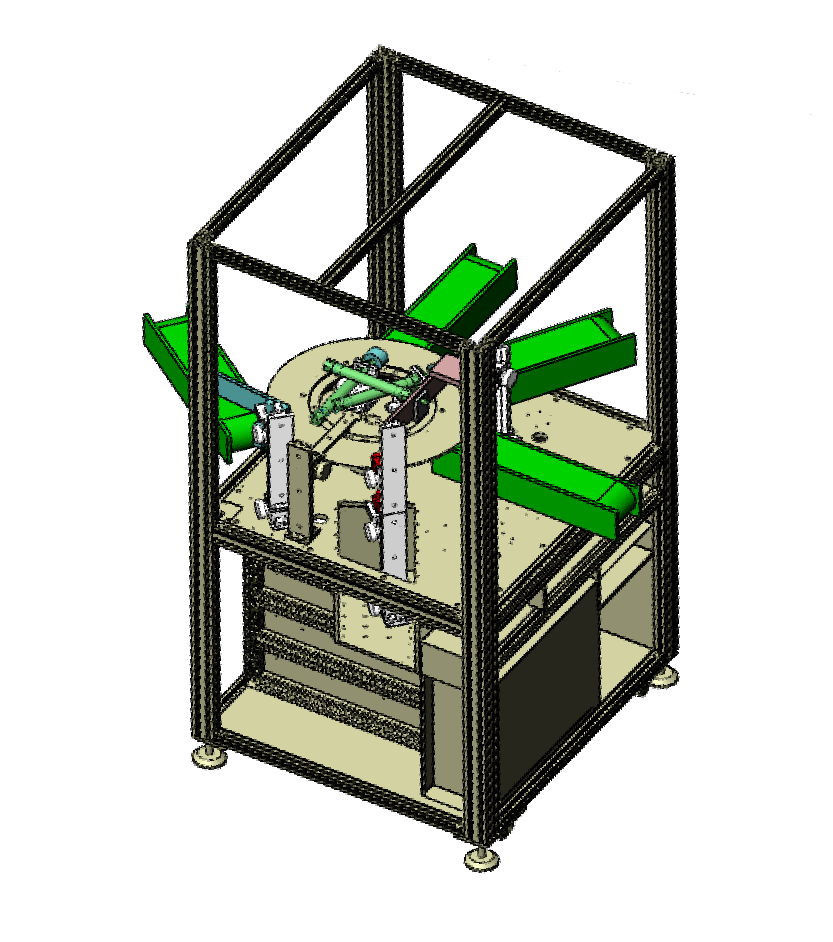

自動化視覺檢測設備外觀3D立體圖
三、樣件測試圖片:

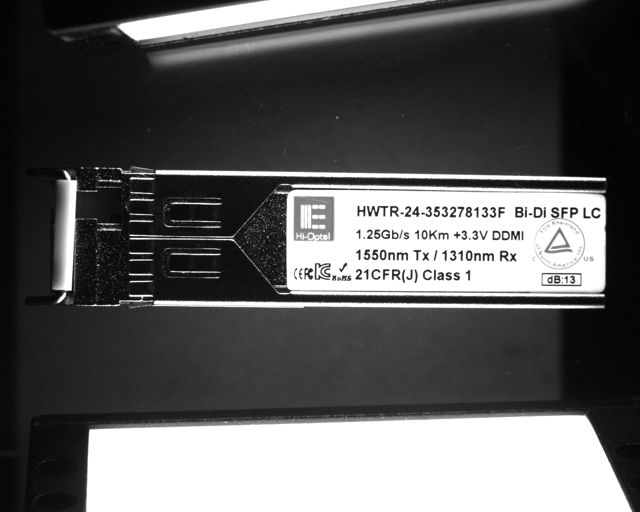

底部正光檢測原圖：

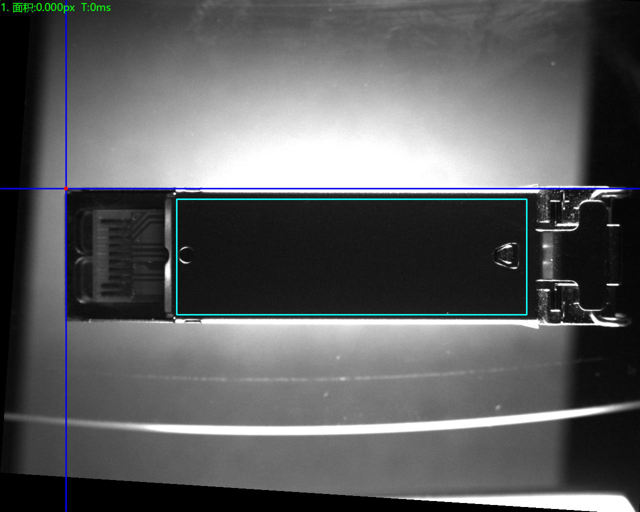

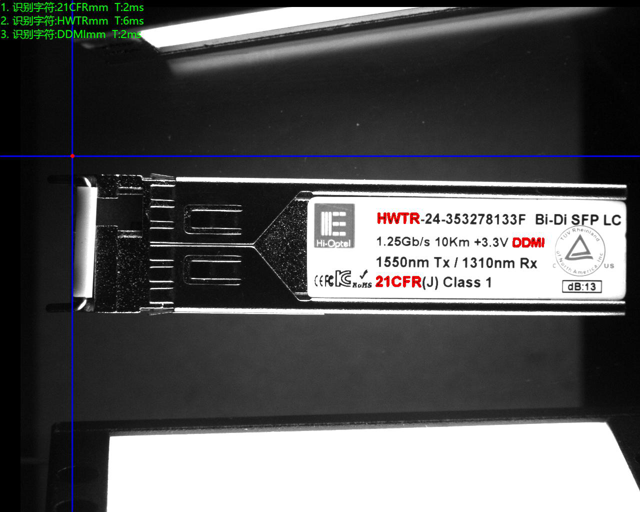

底部正光檢測良品分析圖：OK

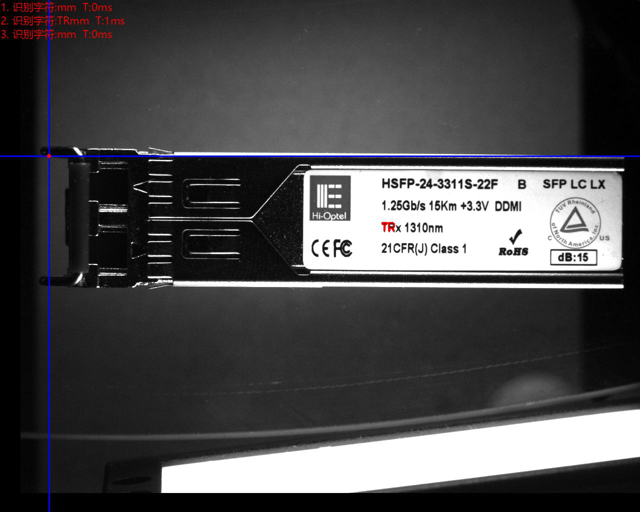

底部正光檢測不良品分析圖：NG 不良特征： 字符缺陷 分析結果：可檢
底部正光檢測良品分析圖：OK

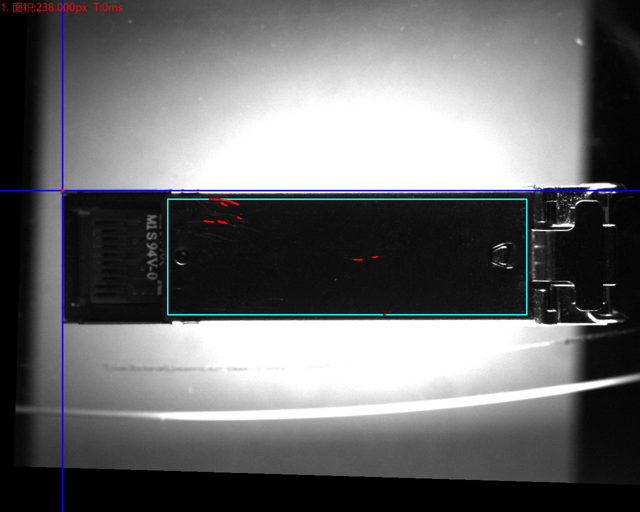

頂部正光檢測不良品分析圖：NG 不良特征： 表面劃痕 分析結果：可檢

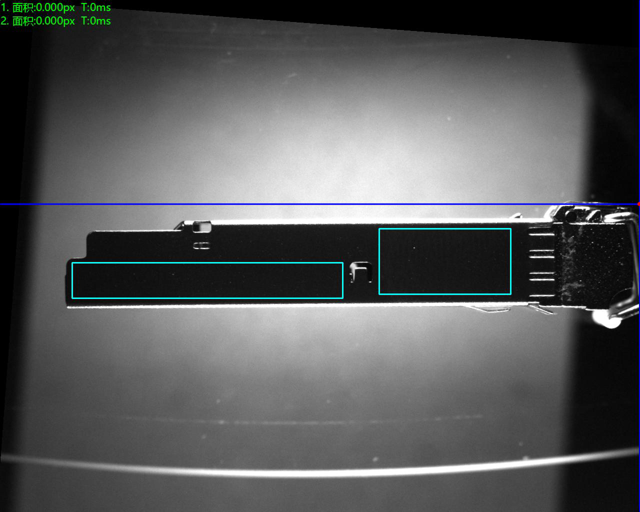

側面正光檢測良品分析圖：OK

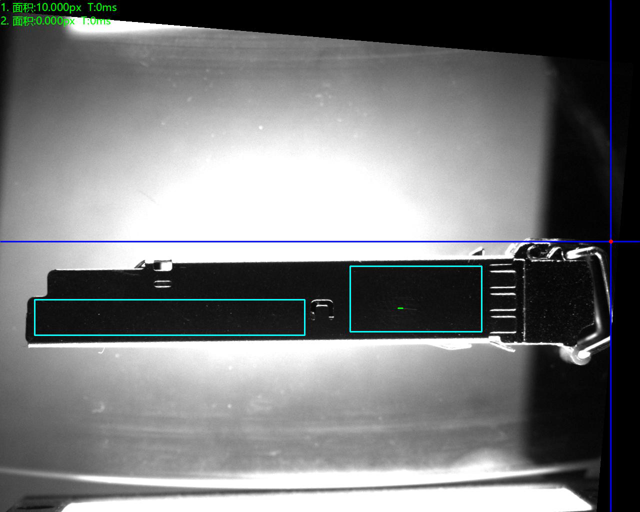

側面正光檢測不良品分析圖：NG 不良特征： 表面劃痕 （輕微） 分析結果：不可檢
側面正光檢測良品分析圖：OK
四、系統安裝要求:
設備放置的檢測空間: 在流水線上并入安裝安徽思普泰克視覺檢測系統，需要保證有足夠的空間以安裝設備。
環境溫度： 0-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源： 交流220V，50Hz， 耗電＜1KVA。
更多檢測方案請登錄安徽思普泰克官網獲取：www.qassn.com
更多檢測方案請登錄安徽思普泰克官網獲取：www.qassn.com
